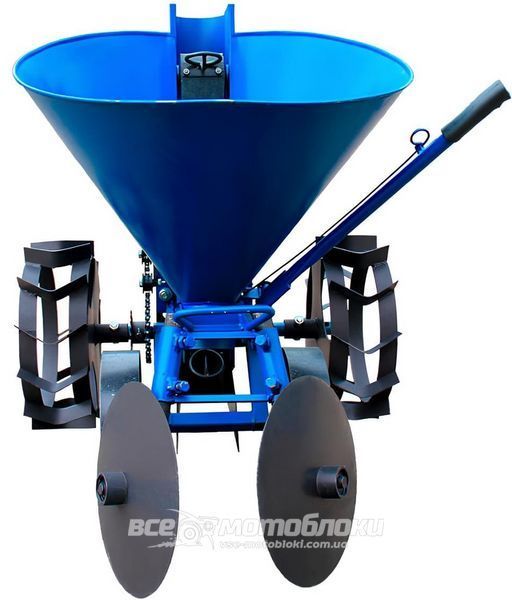

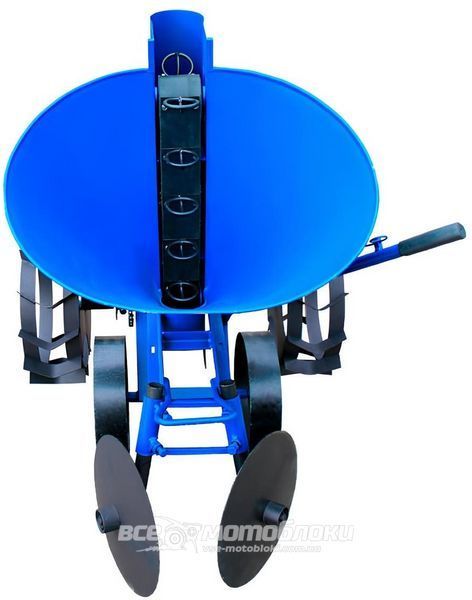

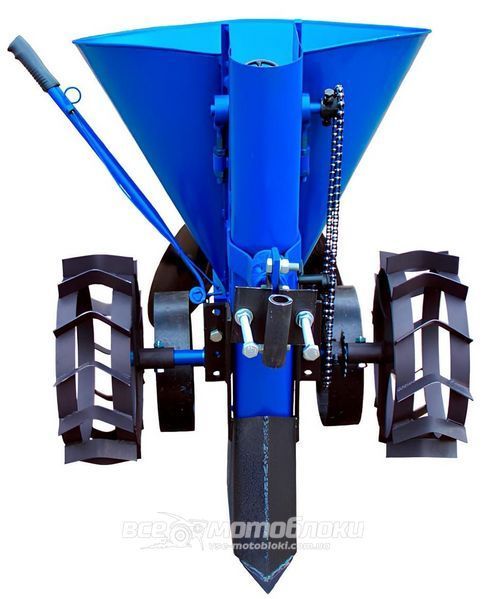

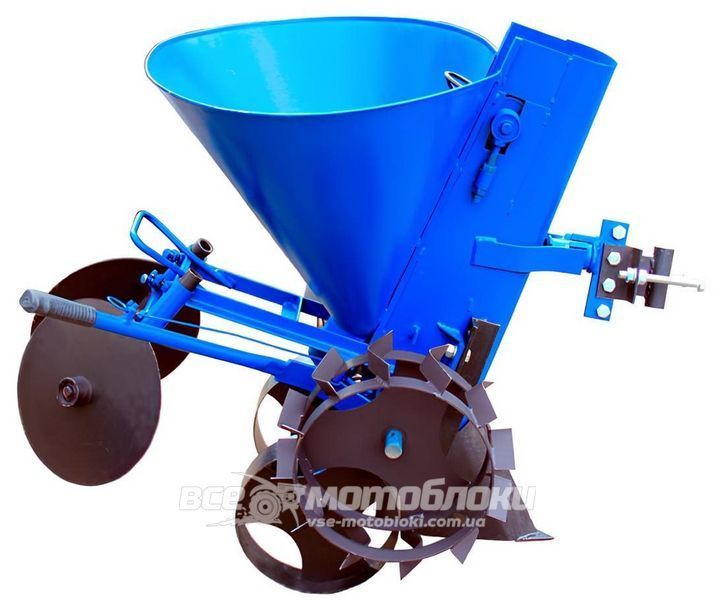

Картофелесажалка (лента + трансп. колеса)

Однорядная ленточная картофелесажалка предназначена для механизированной посадки картофеля на предварительно обработанных и подготовленных грунтах, при влажности почвы. не больше 30%. Агрегатируется с мотоблоками и мототракторами мощностью от 6 л.

Принцип действия картофелесажалки

Привод механизма посадки приводится в действие от опорных колес через приводной вал. Обороты с приводного вала передаются на механизм посадки через цепную передачу, которая оснащена роликовым натяжителем. Натяжитель необходим для предотвращения провисания цепи после регулировки шага посадки. Регулировка производится путем перемещения цепи на дополнительные звездочки.

Конструкция основных узлов картофелесажалки для мотоблока.

Опорные колеса и приводной вал:

• колеса-грунтозацепы имеют диаметр 340 мм;
• толщина обода – 3 мм;
• ширина – 110 мм;
• диаметр приводного вала – 25 мм;
• дополнительные транспортные колеса (применяемые для удобства при разворотах, приводятся в действие специальным рычагом переключения);
• диаметр колеса составляет 240 мм.

Механизм посадки

Основной узел картофелесажалки – бункер с шахтой, в которой размещен механизм посадки. В шахте расположены опорные звездочки с лентой и корзинами. В механизме посадки используется транспортерная лента БНКЛ-65 175×4×96 (ГОСТ 23831-79), на ней установлено 12 корзин диаметром 50 мм.

Бункер для картофеля емкостью 20 литров изготовлен из листовой стали толщиной 0,8 мм.

Килевидный сошник картофелесажалки изготовлен из листовой стали толщиной 2 мм. Киль сошника усилен, толщина – 3 мм.

Для заворачивания посаженного картофеля и создания грунтового гребня на раму из стального уголка 32×32×3 мм установлены регулируемые дисковые окучники диаметром 275 мм и толщиной 2 мм. Плавное и надежное вращение каждого диска обеспечивает установленная пара 202 подшипников.

Прицепной узел

В зависимости от модели тягового агрегата, картофелесажалка может комплектоваться разными прицепными узлами. Прицепной узел крепится с помощью болтовых соединений к специальному кронштейну. Для обеспечения стабильной работы картофелесажалки на неровностях грунта кронштейн закреплен на подвижной втулке.

Стандартная комплектация:

• картофелесажалка ленточная;
• прицепное устройство;
• приводные колеса – 2 шт.;
• дисковые завертыватели – 2 шт.;
• сошник килевидного типа.

Технические характеристики:

• габаритные размеры – 860×740×950 мм;
• шаг посадки картофеля в строке – Z1-26 ≈ 250 мм, Z2-36 ≈ 200 мм;
• глубина посадки – 50-100 мм;
• рекомендуемый диаметр картофеля – 40 мм;
• ширина пути – 550, 650 мм;
• вес устройства – 38,3 кг.
