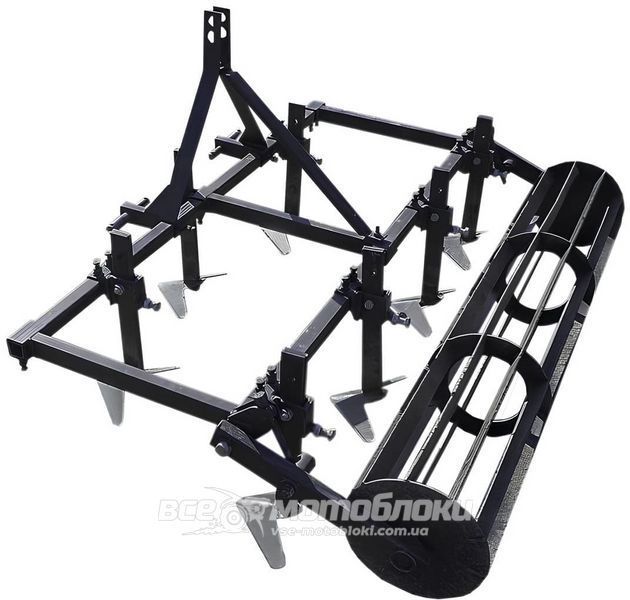

Культиватор сплошной обработки. Ширина захвата 1,3 м (3 точки)

Универсальный культиватор сплошной обработки КУ21 предназначен для агрегатирования с мототракторами, оснащенными 3-х точечным прицепным устройством. Ширина обработки – 130 см. Для обеспечения возможности агрегатирования к мототракторам с различными диаметрами колес, прицепное устройство культиватора имеет опцию регулировки высоты положения. Положение рамы в горизонтальной плоскости регулируется с помощью специальной тяги на прицепном узле. Регулировка угла атаки настраивается при помощи креплений на замковых креплениях орудий. Конструкция культиватора Культиватор сплошной обработки для мототрактора, модель КУ21, состоит из:

• рамы с двумя поперечными распорками, на которых в шахматном порядке установлено 5 плоскорезов: два – спереди и три – сзади;
• прицепного узла;
• барабана-грунтобоя.

Рама культиватора изготовлена из стального профиля, сечением 40х40 мм, толщина стенки – 3 мм. Плоскорезы с шириной захвата 280 мм изготовлены из конструкционной стали марки 45, установлены на подвижных, регулируемых замках, что дает возможность настроить их положение на раме. Конструкция регулируемых замков также позволяет настраивать угол атаки в пределах 150. К задней части рамы крепится барабан-грунтобой. Для надежности и плавности работы, он установлен на шариковых подшипниках. Барабан, кроме функции прикатывания и рыхления, выполняет задачу ограничения глубины обработки. Регулировка осуществляется при помощи шарнирно-винтового соединения. Для снижения нагрузки на навесную систему при транспортировке, барабан имеет функцию быстрого опрокидывания. Базовая комплектация культиватора для мототрактора В базовую комплектацию культиватора сплошной обработки КУ21 для мототрактора входят следующие узлы:

• рама с прицепным узлом – 1 шт;
• замки плоскорезов – 5 шт;
• плоскорезы – 5 шт;
• роторный барабан-грунтобой – 1 шт.

Вес культиватора: 86 кг.
