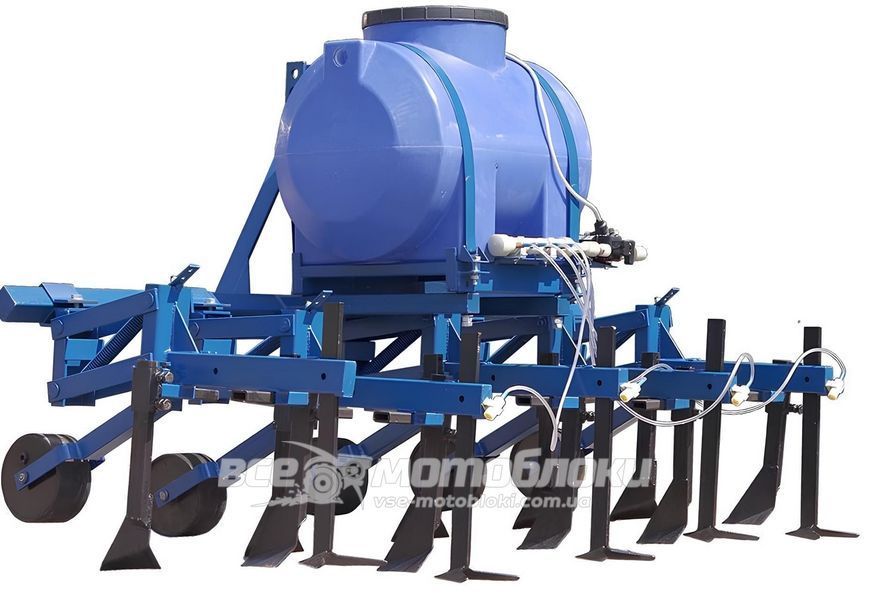

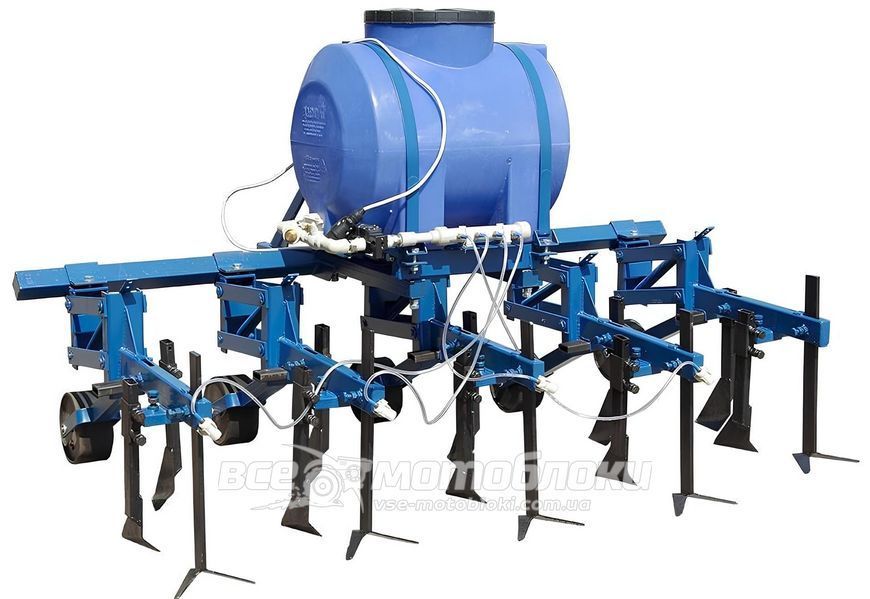

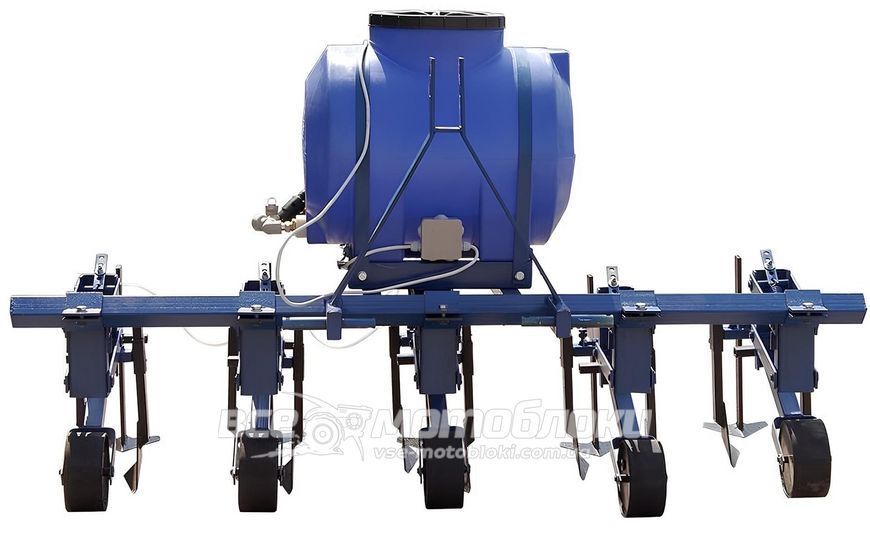

Универсальный культиватор предназначен для обработки междурядий различных культур. Может агрегатироваться с мото- и минитракторами, которые оснащены трехточечной навесной системой.
В стандартной комплектации культиватор представляет собой орудие, состоящее из 5 секций (тележек), плоскорезов, рамы с прицепным устройством, а также бочки для внесения жидких удобрений. Культиватор предусматривает одновременную обработку четырех междурядий.
Рама универсального культиватора изготовлена из профильной трубы сечением 50 × 50 мм, толщина стенки 3 мм. Длина 2000 мм. Использована сварная конструкция рамы, трехточечного прицепного устройства и подрамника для установки бочки.
Прицепное устройство имеет универсальные двухсторонние пальцы разного диаметра. Внутренняя пара имеет диаметр 22 мм, внешняя пара – 27 мм. Такая конструкция позволяет использовать устройство как с мото- и минитракторами типа Т-25, так и с тракторами по типу Т-40.
Боковые стенки треугольника прицепного изготовлены из высокопрочной стальной полосы 8 × 50 мм, что придает конструкции необходимый запас прочности. В верхней точке крепления к трактору также имеется по два отверстия разного диаметра, 22,5 мм и 27 мм.
Для изготовления подрамника бочки использована профильная труба сечением 40 × 40 мм с толщиной стенки 3 мм. Для установки и фиксации бочки используется болтовое соединение.
Тележки крепятся на раму при помощи хомутов на болтовом соединении. Местоположение тележек и прицепного узла на раме можно отрегулировать согласно с вашими потребностями по ширине междурядий.
Тележка культиватора имеет обрезиненное опорное колесо, установленную пружину (для копирования рельефа, каждая тележка независима друг от друга) и хомуты для крепления плоскорезов. По центру предусмотрено два крепления для установки плоскореза со стойкой 10 × 40 мм (сзади) и 10 × 50 мм (спереди). По бокам имеются крепления для установки замков боковых плоскорезов. Эти плоскорезы изготовлены из стали марки 45, имеют толщину 3 мм и комплектуются попарно (зеркальные). Центральный плоскорез имеет ширину захвата 180 мм.
Бочка для внесения жидких удобрений имеет объем 85 литров. Крепится к раме на хомутах при помощи болтового соединения. Для создания давления в резервуаре используется электрический двигатель, питание которого осуществляется от розетки минитрактора, которая предназначается для подключения питания стопов и поворотов прицепа.
В системе внесения удобрений установлено 4 форсунки с регуляторами подачи жидкости, которые дают возможности изменить тип полива – от капельного до распыления. Также имеется кран, при помощи которого возможно перекрыть подачу жидкости на форсунки.
Преимуществом данного культиватора является возможность установки любого набора плоскорезов либо культиваторов, в зависимости от ваших задач. Чем обеспечивается ширина обработки междурядий в пределах 220-450 мм.
Стандартная комплектация:
- рама с трехточечным прицепным устройством и подрамником емкости для внесения жидких удобрений – 1 шт;
- тележка – 5 шт;
- набор плоскорезов (центральный – 180 мм – 1 шт, боковые (зеркальные) – 2 шт.) – 5 шт;
- резервуар емкостью 85 литров с системой для внесения удобрений –
- 1 шт;
- электрический насос.
Возможно также приобретение секций по отдельности или комплектация другими наборами плоскорезов и культиваторов.
Вес комплекта – 114,5 кг.
