Навесная система на 3 точки, СЦ37, предназначена для оснащения заводских мототракторов с одноточечным прицепным узлом. Использование трехточечной системы позволяет расширить диапазон подвесного оборудования и возможности его настройки.
Достоинства навесной системы СЦ37
По сравнению с ранними моделями достигнута большая универсальность применения за счет использования в конструкции специальных технических решений.
- Навесная система устанавливается на коробку передач. Такое решение позволяет избежать нестыковок при креплении сцепки к редуктору фрезы.
- Предусмотрен крепеж для гидроцилиндра. На мототракторах задний подъемный механизм имеет разную конструкцию.
- Установка навесной системы на коробку позволяет сместить центр тяжести ближе к задней оси трактора, что улучшает стойкость при подъеме навесного оборудования.
Для уточнения совместимости мототрактора с навесной системой следует сравнить расстояния между крепежными отверстиями на каркасе сцепки и на коробке переключения передач мототрактора.
Кроме этого следует измерить ход штока поршня подъемного механизма. Подъемный механизм сцепки эффективно работает при ходьбе штока 140-160 мм.

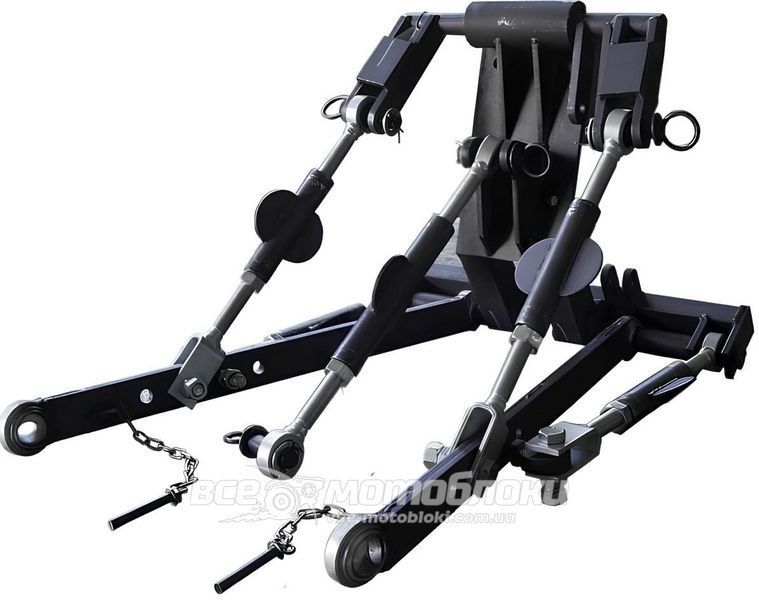

Конструкция универсальной навесной системы

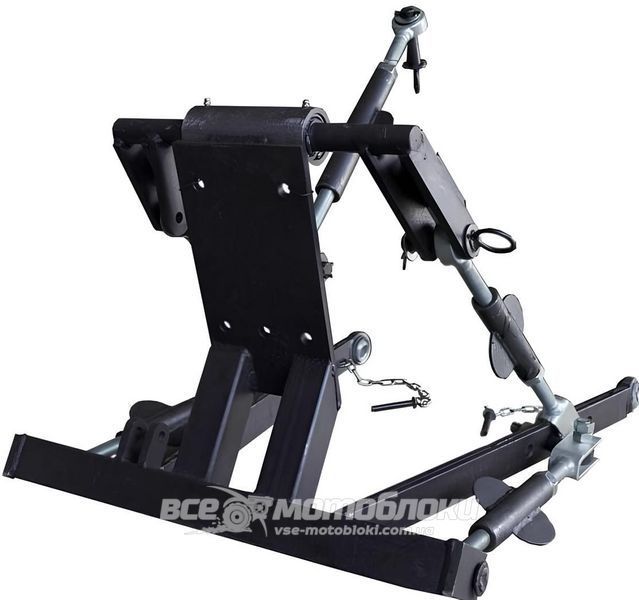

Основной узел сцепки – каркас. Он имеет в своей основе стальную плиту размером 300×160 мм. Толщина плиты – 10 мм. В плите сделано 5 крепежных отверстий диаметром 13 мм. Расстояния между этими отверстиями следует сравнить при проверке совместимости сцепки и трактора. К каркасу крепятся кронштейны талрепа и гидроцилиндра. По центру расположен кронштейн верхнего талрепа. Он состоит из двух частей, изготовленных из стальной полосы толщиной 10 мм. В нижней части крестовины расположены кронштейны с осями и проставками. Они предназначены для установки рычагов и талрепов с присоединительным узлом. Рычаги трехточечной навесной системы изготовлены из двух сваренных между собой стальных полос шириной 50 мм и толщиной 8 мм.

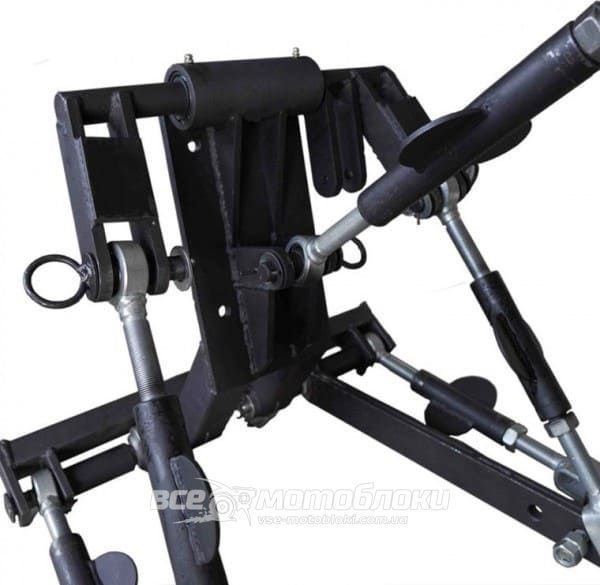

В верхней части каркаса установлен поворотный узел с креплениями под вертикальные талрепы и гидроцилиндры.
Перед покупкой трехточечной подвесной системы внимательно изучите процесс установки и конструктивные особенности навесной системы и трактора. При необходимости проконсультируйтесь со всеми необходимыми присоединительными размерами и проверьте соответствие со своим агрегатом. В разных партиях мототракторов возможны незначительные отличия конструктива. Рамка крепления крыльев мототрактора может упираться в трехточечную навесную систему. В этом случае могут потребоваться доработка.

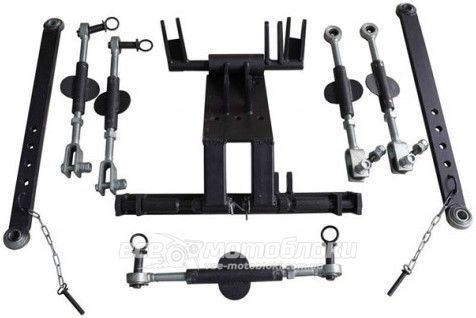

Комплектация навесной системы:
- каркас с креплением гидроцилиндра (две оси и проставки) – 1 комплект;
- рычаги – 2 шт.;
- верхний талреп – 1 шт.;
- талреп с присоединительным узлом – 2 шт.;
- вертикальный талреп – 2 шт.;
- тавотниця – 2 шт.
Вес комплекта – 40,5 кг.
