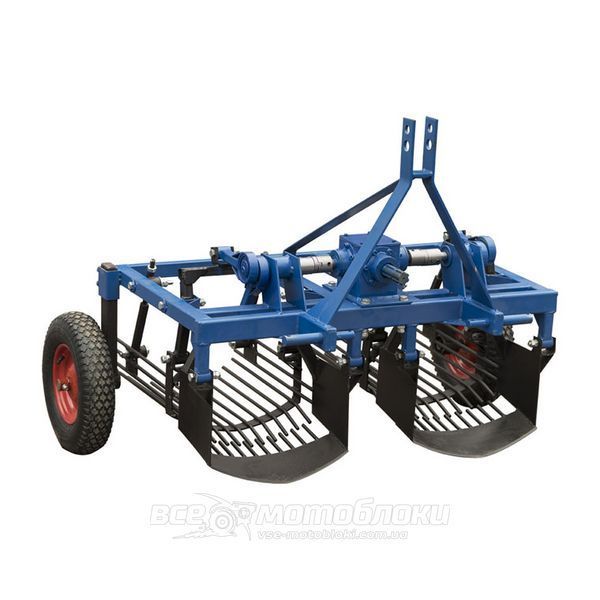

Дворядний картоплекопач КК20 призначений для використання з мінітракторами типу Т-25. При розробці моделі КК20 була взята за основу дворексцентриковий картоплекопач. Це дозволило розробити новий виріб на основі перевірених часом конструкційних рішень.
Перевагою дворядного картоплекопача порівняно з однорядним є підвищена продуктивність роботи і зниження питомого витрату пального при зборі картоплі.
Умови ефективної роботи дворядного картоплекопача
Для оптимальної роботи необхідно попередньо очистити ділянку від ботви і бур'янів.
Ширина міжрядь - 600 мм.
Окрім моделі для мінітрактора, також виготовляється дворядний картоплекопач для мототракторів з одноточковим причіпним вузлом, КК19.
Принцип роботи

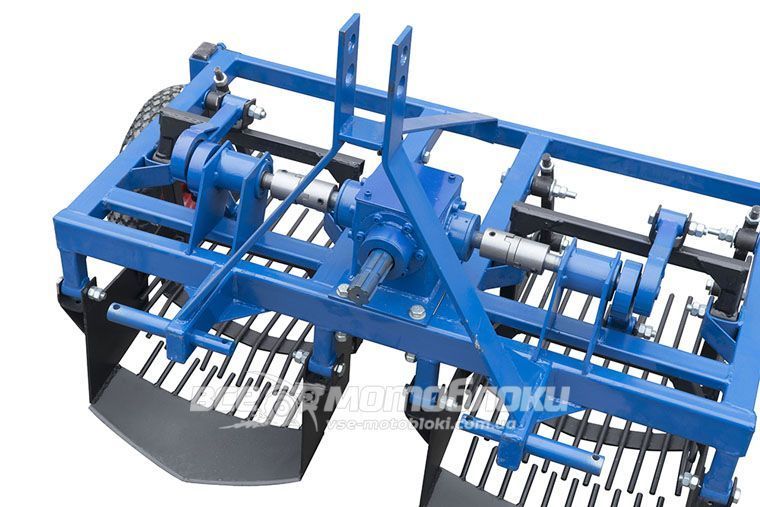

Дворядний картоплекопач КК20 приводиться в дію від вала відбору потужності мінітрактора через карданний вал. На рамі картоплекопача встановлений редуктор оригінальної конструкції, що приводить в дію механізми активних ножів і грохотів.
У конструкції дворядного картоплекопача можна виділити наступні елементи:
- рама;
- 2 активних ножі;
- 2 грохоти;
- триточкове причіпне пристрій;
- опорні колеса;
- редуктор в зборі.
Просторовий каркас рами картоплекопача виготовлений з сталевого профілю перетином 40 мм на 40 мм, товщина стінки 2 мм. Використання перемичок, розтяжок і посилювачів забезпечує необхідну міцність і надійність виробу.

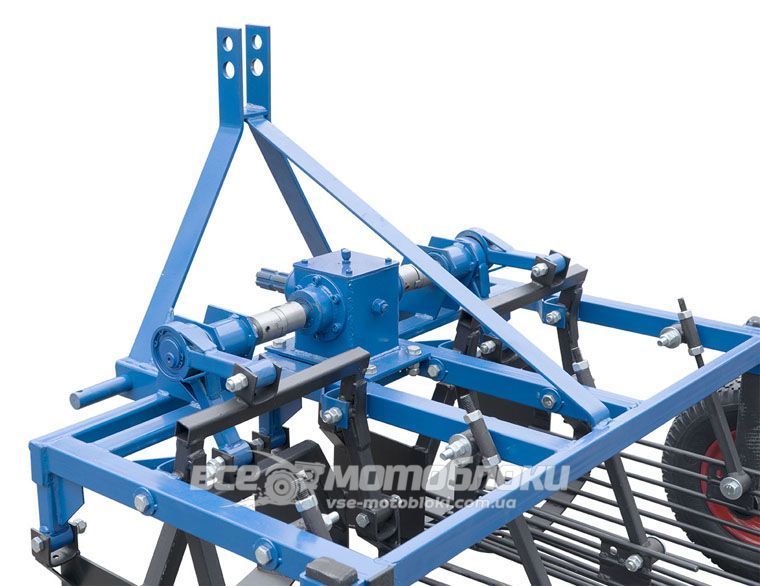

Триточкове причіпне пристрій спеціально розроблене для установки на мінітрактора типу Т-25 і Т-40. Має двосторонні пальці різного діаметра, а також різні отвори у верхній точці кріплення.

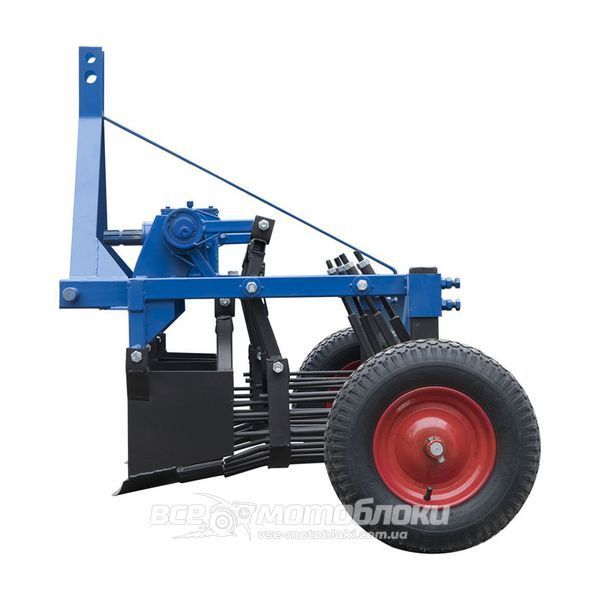

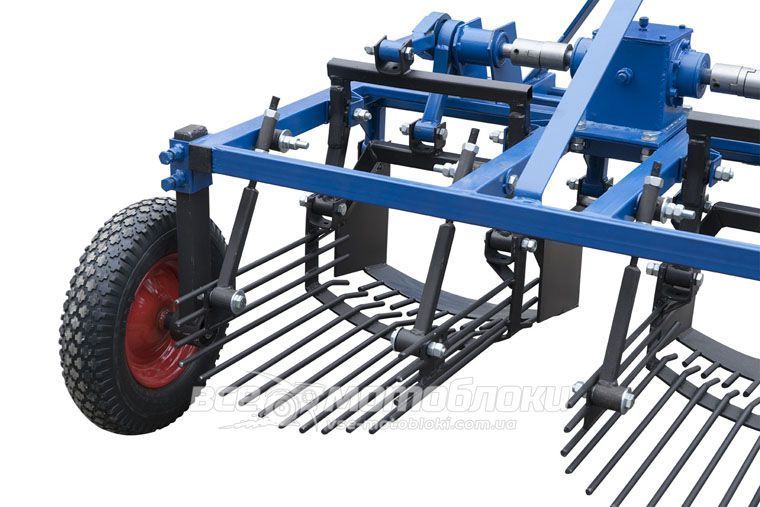

Регулювання глибини викопування здійснюється завдяки навісній системі трактора і опорним колесам. Є можливість регулювання кута атаки, а також за допомогою навісної системи трактора. Опорні колеса кріпляться за допомогою болтових з'єднань, що дозволяє регулювати висоту розташування картоплекопача відносно поверхні ґрунту.
Габаритні розміри картоплекопача:
- висота - 940 мм;
- ширина - 1380 мм;
- довжина - 850 мм;
- вага виробу - 114 кг.
