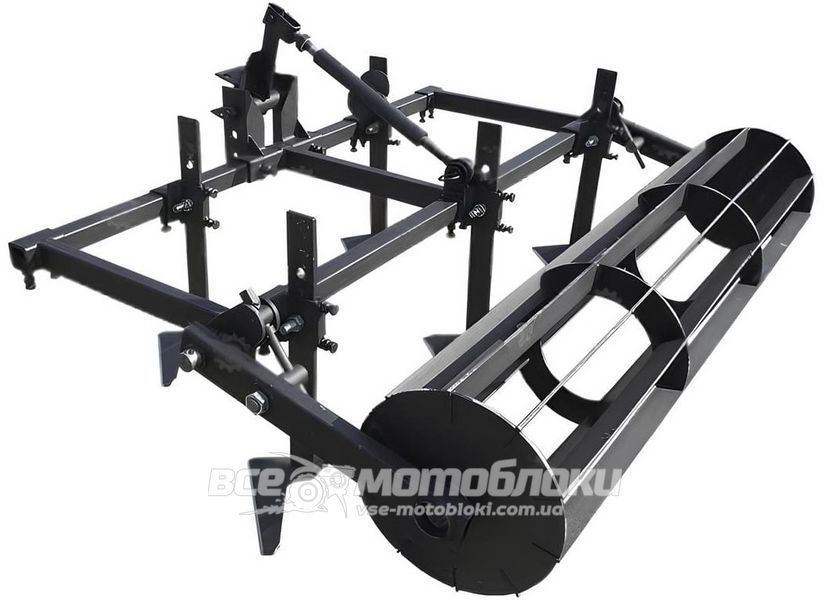

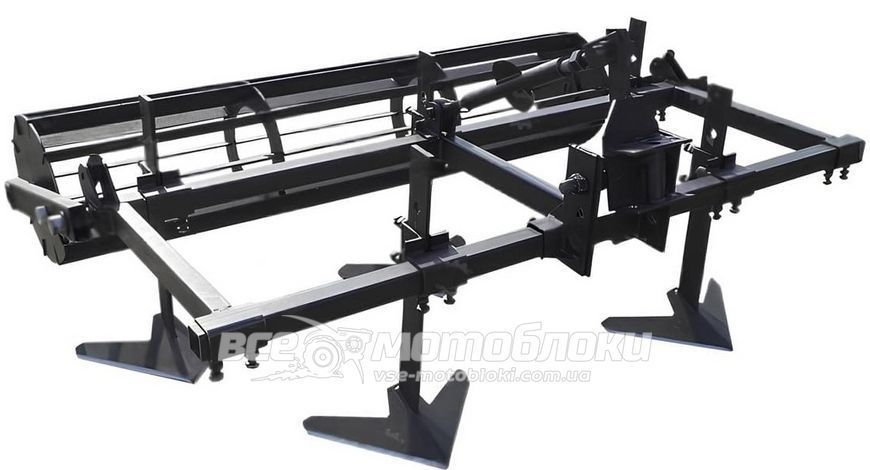

Універсальний культиватор суцільної обробки КУ21 призначений для агрегатування з мототракторами, оснащеними одноточковим причіпним пристроєм. Ширина обробки – 130 см. Для забезпечення можливості агрегатування до мототракторів з різними діаметрами коліс, причіпний пристрій культиватора має опцію регулювання висоти положення. Положення рами в горизонтальній площині регулюється за допомогою спеціальної тяги на причіпному вузлі. Регулювання кута атаки налаштовується за допомогою кріплень на замкових кріпленнях знарядь. Конструкція культиватора Культиватор суцільної обробки для мототрактора, модель КУ21, складається з:
- рами з двома поперечними розпірками, на яких у шаховому порядку встановлено 5 плоскорізів: два – спереду і три – ззаду;
- причіпного вузла;
- барабана-грунтообробника.
Рама культиватора виготовлена з сталевого профілю, перерізом 40х40 мм, товщина стінки – 3 мм. Плоскорізи з шириною захвату 280 мм виготовлені з конструкційної сталі марки 45, встановлені на рухомих, регульованих замках, що дає можливість налаштувати їх положення на рамі. Конструкція регульованих замків також дозволяє налаштовувати кут атаки в межах 150. До задньої частини рами кріпиться барабан-грунтообробник. Для надійності та плавності роботи, він встановлений на кулькових підшипниках. Барабан, крім функції прикочування і розпушування, виконує задачу обмеження глибини обробки. Регулювання здійснюється за допомогою шарнірно-гвинтового з’єднання. Для зменшення навантаження на навісну систему при транспортуванні, барабан має функцію швидкого перекидання. Базова комплектація культиватора для мототрактора В базову комплектацію культиватора суцільної обробки КУ21 для мототрактора входять наступні вузли:
- рама з причіпним вузлом – 1 шт;
- замки плоскорізів – 5 шт;
- плоскорізи – 5 шт;
- роторний барабан-грунтообробник – 1 шт.
Вага культиватора: 86 кг.
