Вибрационная картофелекопалка предназначена для работы с мотоблоками мощностью от 6 л.с., оснащенными двигателем воздушного охлаждения и имеющими задний ВОМ. Для эффективной работы картофелекопалки рекомендуется предварительно очистить участок от ботвы.

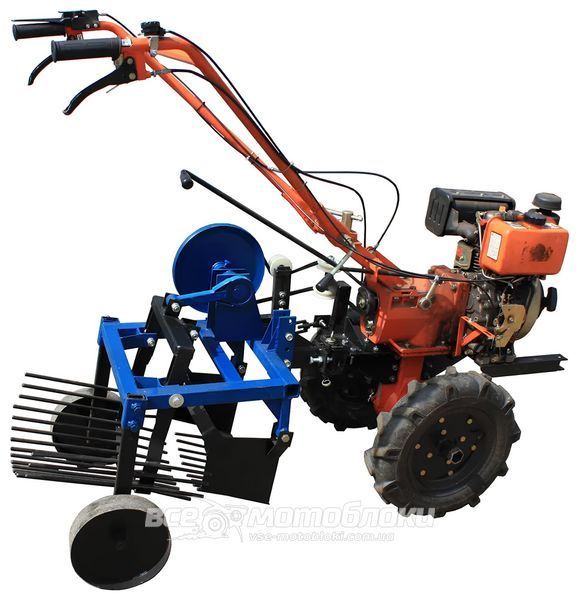

Принцип работы

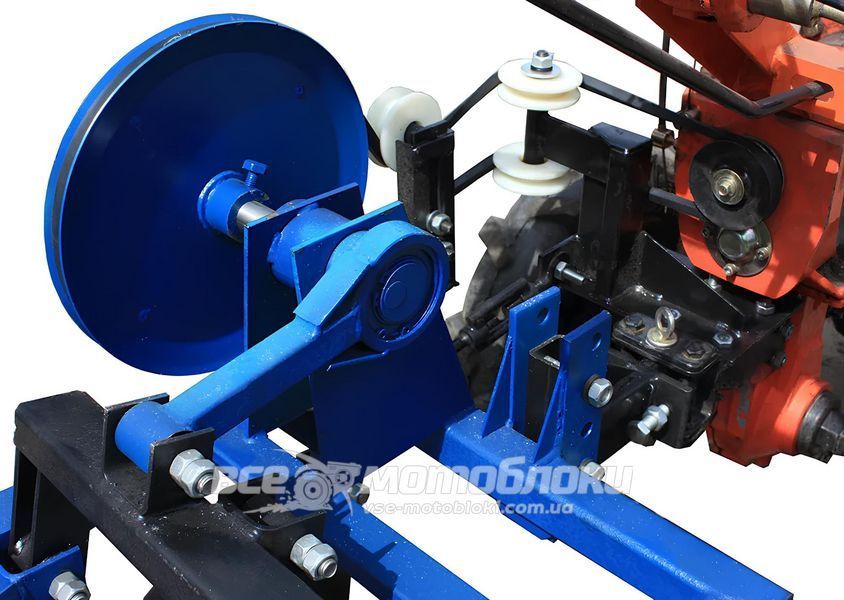

Картофелекопатель приводится в действие ременной передачей. Вращающий момент от ВОМа мотоблока передается на шкив картофелекопателя через специальный поворотный механизм. Шкив крепится на вал, на противоположной стороне которого установлен эксцентрик с шатуном. Шатун передает вращение на грохот и нож картофелекопателя. Выкопанный картофель попадает на грохот, где очищается от земли.
Регулировка глубины выкапывания осуществляется при помощи прицепного устройства и опорных колес.
Конструкция
Картофелекопатель включает следующие элементы:
- рама;
- активный нож;
- грохот;
- шкив;
- натяжитель ремня;
- прицепное устройство;
- опорные колеса;
- верхний вал в сборе (вал с подшипниками, эксцентрик, шатун);
- поворотный механизм.
Продольная рама изготовлена из стальной профильной трубы сечением 40 × 40 мм, толщиной стенки 2 мм, длиной 365 мм. Поперечная рама выполнена из трубы того же сечения, длиной 450 мм. В конструкции предусмотрены дополнительные перемычки и усилители для обеспечения прочности и надежности.
Активный нож имеет ширину 400 мм и толщину 5 мм.
Грохот оснащен 17 зубцами длиной 460 мм.
Шкив стальной, диаметром 270 мм, предназначен для ремня профиля «В» длиной 1700-1800 мм.
Для обеспечения плавной работы предусмотрен регулируемый натяжитель ремня.
Прицепное устройство стандартное для мотоблоков с двигателем воздушного охлаждения, типа Zirka-105, с возможностью регулировки высоты положения. Соединение – болтовое.
Опорные колеса крепятся болтами, что позволяет регулировать высоту их положения.
Диаметр верхнего вала составляет 30 мм; он имеет специальный паз для регулировки положения шкива и его фиксации.

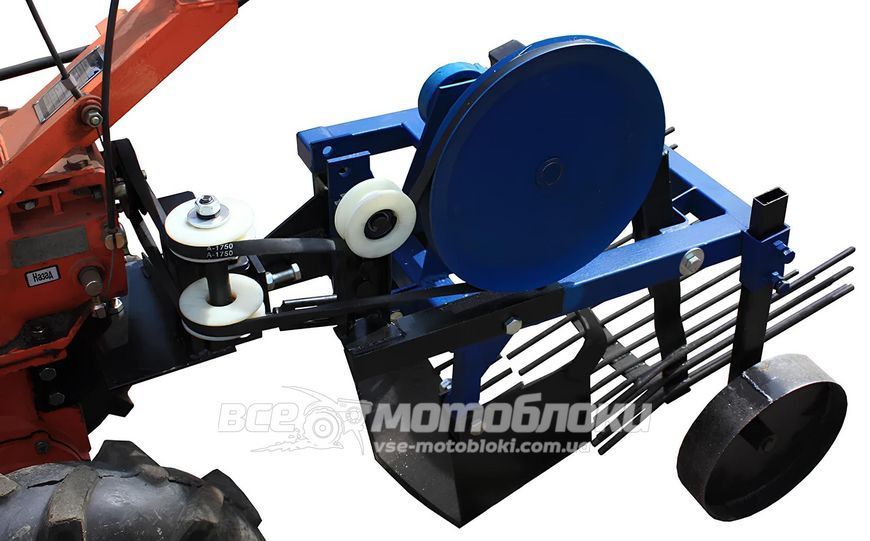

Комплект включает поворотный механизм, состоящий из шкива для установки на ВОМ мотоблока, рамки со шкивами и ремня А-1750. Рамка крепится к мотоблоку болтами.
Габаритные размеры
- высота – 730 мм;
- ширина – 680 мм;
- длина – 730 мм;
Вес изделия: 43 кг.
