Адаптер до мотоблоку з охол. (Короткий)

Адаптер – це пристрій, який дозволяє працювати з сидячим мотоблоком, а також використовувати всі ті знаряддя, з якими неможливо працювати, йдучи позаду мотоблока (наприклад, граблі, оприскувачі і т. д.). Спеціально для рішення цієї задачі позаду адаптера встановлена ​​регульована пластина. До неї можна під'єднати задню частину сцепки або інші кріплення на болтовому з'єднанні.

Дана модель адаптера агрегатується з мотоблоками, що мають двигун повітряного охолодження.

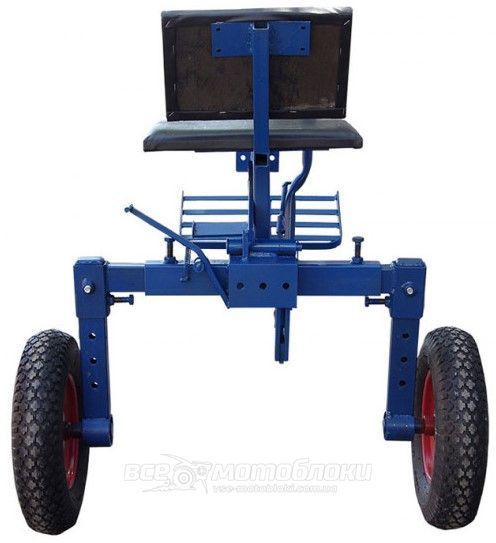

Він являє собою раму з сидінням і колесами. Регулювання положення знаряддя (його підйому і опускання) здійснюється за допомогою ручки (справа) і педалі, а фіксація положення – завдяки важелю зліва.

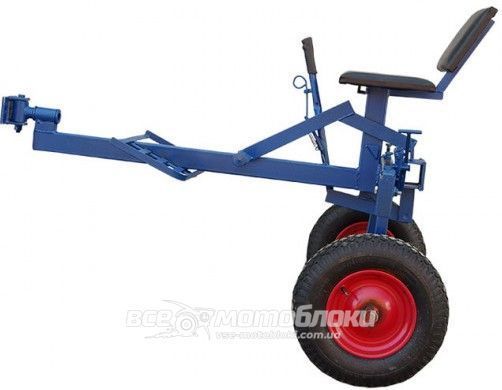

Рама, вона ж дишло, виготовлена ​​з профільної труби перерізом 60×30×3×950 мм. На передній частині є рухома втулка з прицепною пластиною. Для підключення до мотоблока необхідно прикрутити передню частину сцепки до пластини. У прицепному вузлі використані два підшипники 203.

Задня частина рами приварена до балки, виготовленої з профільної труби, переріз якої складає 60×40×4×430 мм. Опори коліс виготовлені з профільної труби 50×30×3 мм. Цей вузол дозволяє регулювати висоту адаптера і ширину колії. Висота регулюється в межах 920-1070 мм, а ширина колії – в межах 670-970 мм.

В узлі колеса встановлено пару підшипників 205. Адаптер має два пневматичних колеса з діаметром 400 мм.

Основа сидіння виготовлена з профільної труби перерізом 25×25×2,5 мм. Як спинка і сидіння використані деревина, поролон і шкірозамінник.

Вага виробу – 34,5 кг.
