Лопата-відвал, ЛП1, розроблена для механізації збору пухкого снігу з використанням мотоблоків, оснащених двигунами водяного та повітряного охолодження. Завдяки комплектації виробу різними зчіпними вузлами є можливість установки лопати-відвала на широкий ряд моделей мотоблоків. При цьому ковш лопати має приєднувальний кронштейн з універсальною конструкцією для всіх прицепних вузлів.
Конструкція лопати-відвала

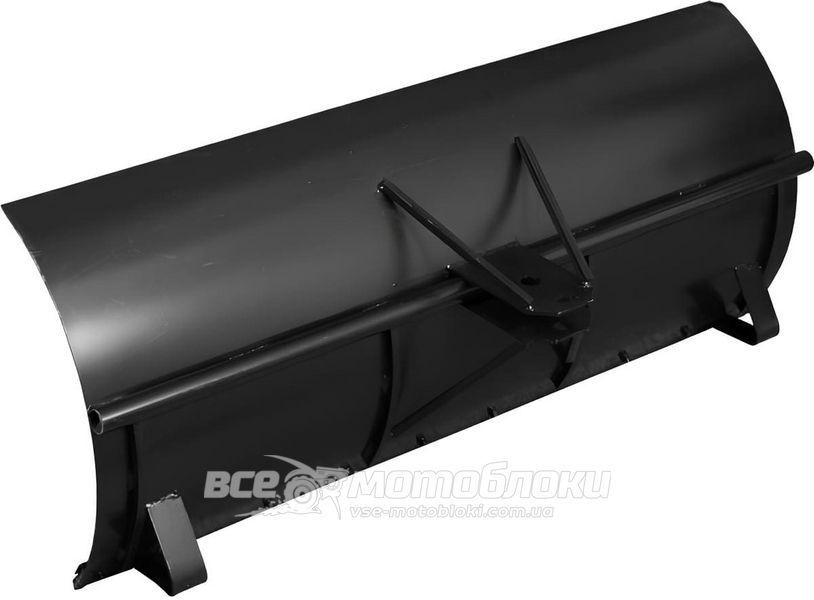

Ковш лопати-відвала для мотоблока складається з рами, підсилювачів, ребер жорсткості та вигнутого листа металу. Рама виконана з сталевої труби діаметром 27 мм, товщина стінки труби – 3 мм, довжина – 1000 мм. Підсилювач і ребра жорсткості виготовлені з сталевого квадрата 10×10 мм.
Робоча поверхня – ковш, виконаний з листової сталі товщиною 2 мм. Габаритні розміри заготовки 460×1000 мм. В процесі виробництва лист прокатується для надання йому необхідної округлої форми. Для створення додаткової опори та збільшення міцності на нижній частині ковша встановлені дві п'ятики з смуги товщиною 3 мм і шириною 40 мм.
Приєднувальний кронштейн складається з двох паралельно розташованих пластин товщиною 4 мм. Розміри заготовок – 100×145 мм. У кронштейні просверлені 4 отвори: одне для осі та три – регулювальні, в них вставляється фіксуючий палець. Діаметр осі – 21 мм, фіксуючого пальця – 14 мм.
Лопата-відвал має три робочих положення: прямо, направо і наліво. Зміна положення лопати може бути виконана шляхом обертання лопати-відвала відносно прицепного вузла. Регулювання положення лопати-відвала для мотоблока по висоті проводиться на прицепному вузлі.
Доступні кілька різновидів прицепних вузлів для лопати-відвала. Можливе підключення як спереду мотоблока, до передньої балки, так і ззаду, до прицепного вузла. Підключення до прицепного пристрою можливе тільки для мотоблоків з повітряним охолодженням, у яких можна переставляти ручки на 180°. Підключення до мотоблоків з двигуном водяного охолодження проводиться по передній балці.
При замовленні попередньо проконсультуйтеся у менеджера щодо моделі мотоблока і підбору відповідного прицепного пристрою лопати.
Стандартна комплектація:
- лопата-відвал;

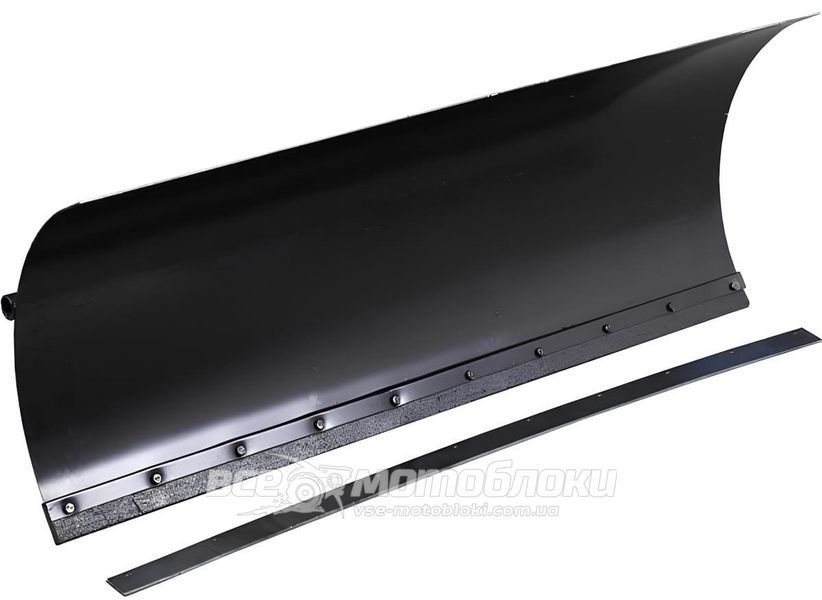

- накладка-нож.
Додаткова комплектація:
- зчіпний вузол (залежить від моделі мотоблока).
Габаритні розміри:
- висота – 400 мм;
- ширина рами – 1000 мм;
- вага виробу – 16 кг.
