Щепоріз призначений для подрібнення гілок та лози діаметром до 32 мм на щепу розміром 10-15 мм. Пристрій може приводитися в дію як від електричного двигуна потужністю від 3 кВт, так і від бензинового двигуна потужністю від 6 к.с.
Принцип дії:

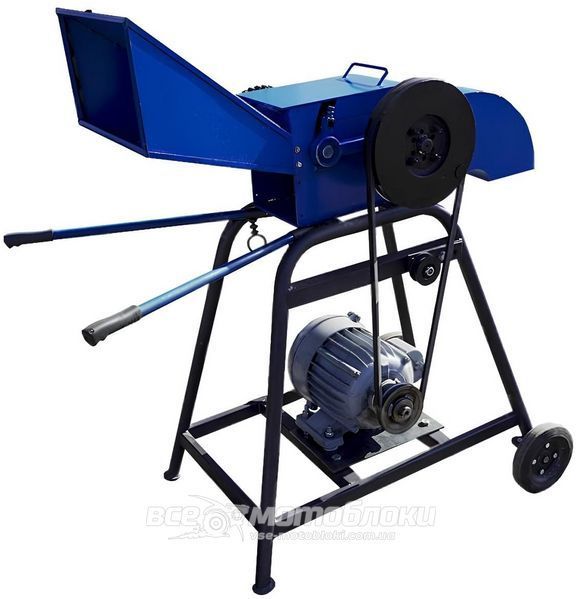

Крутний момент від шківа двигуна передається за допомогою ремінної передачі на шків-маховик щепоріза. Потім обертання від шківа-маховика передається на механізм подрібнення. Подача гілок в подрібнювач здійснюється за допомогою ребристого барабана, який приводиться в обертання за допомогою ланцюгової передачі. Подрібнена щепа через бункер вивантаження викидається назовні.
Особливості конструкції:
Основні вузли щепоріза:
- корпус;
- подрібнювальний барабан;
- подаючий барабан;
- кронштейн подаючого барабана;
- бункери;
- рама.
Корпус сердцевини щепоріза виготовлений з листової сталі товщиною 6 мм.
Рама щепоріза виготовлена зі сталевої труби зовнішнім діаметром 27 мм. Підставка для двигуна виготовлена зі сталевого профілю перетином 40х40 мм, товщина стінки – 3 мм і 2 мм.

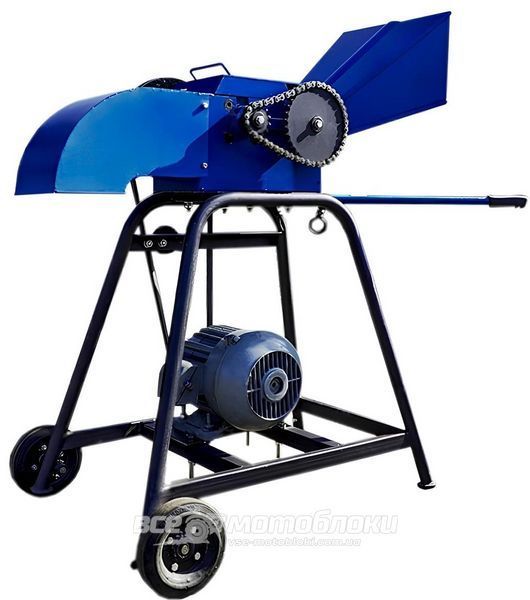

На щепорізі встановлений шків вагою 12 кг і діаметром 280 мм. З протилежного боку встановлені дві зірочки та ланцюг з кроком 15.
При використанні бензинового двигуна рекомендується встановити на нього шків діаметром 140 мм. При цьому двигун повинен мати такі характеристики:
- потужність від 6 к.с.;
- частота обертання – 3600 обертів на хвилину.
При установці електричного двигуна діаметр шківа двигуна буде залежати від характеристик та обертів конкретної моделі мотора. Для правильного функціонування пристрою на основний вал щепоріза повинно надходити 1500 – 1800 об/хв.
Для зручності транспортування підставу щепоріза оснащено колесами діаметром 180 мм та рукоятками.
Стандартна комплектація:
- Корпус щепоріза в зборі;
- Рама;
- Бункер завантаження;
- Бункер вивантаження.
Технічні параметри:
Габаритні розміри щепоріза в зборі:
- Ширина: 750 мм;
- Висота: 1190 мм;
- Довжина: 1160 мм;
- Вага: 79 кг.
Габаритні розміри сердцевини щепоріза:
- Ширина: 400 мм;
- Висота: 500 мм;
- Довжина: 1002 мм;
Вага: 52,5 кг.
