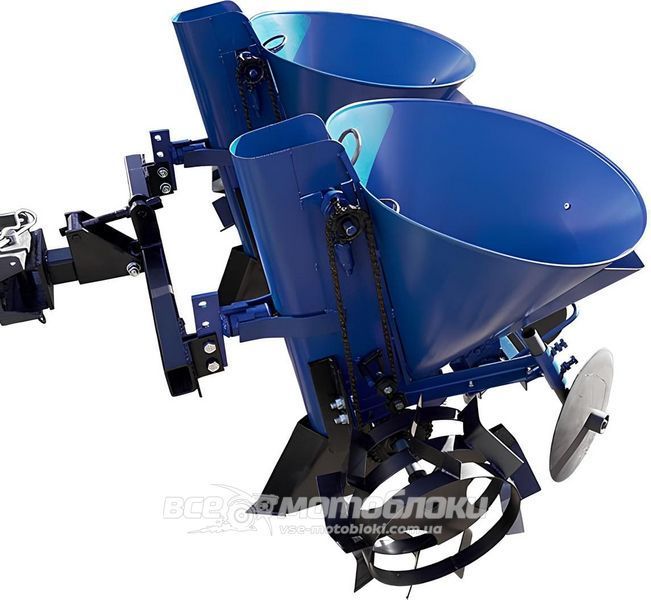

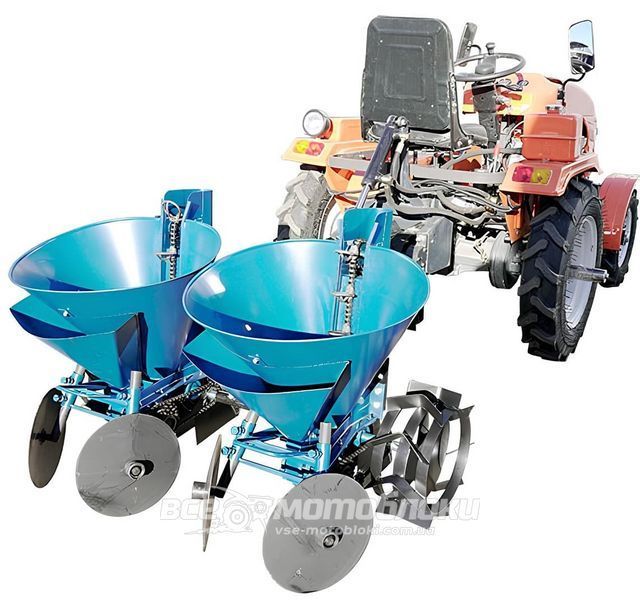

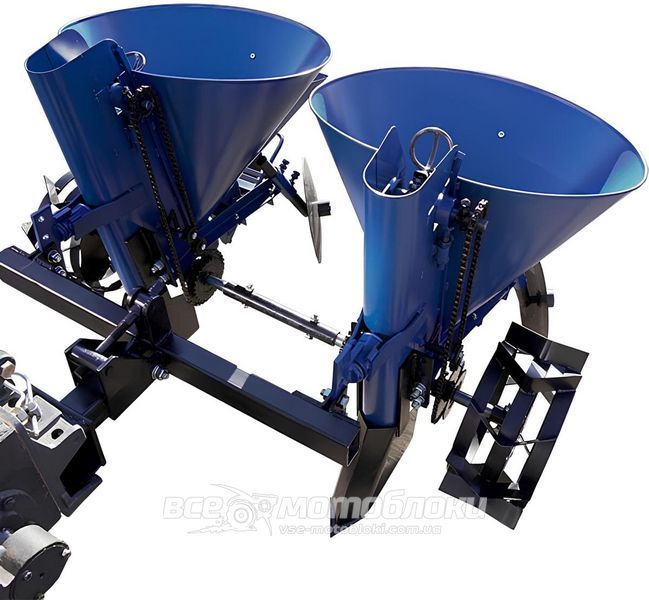

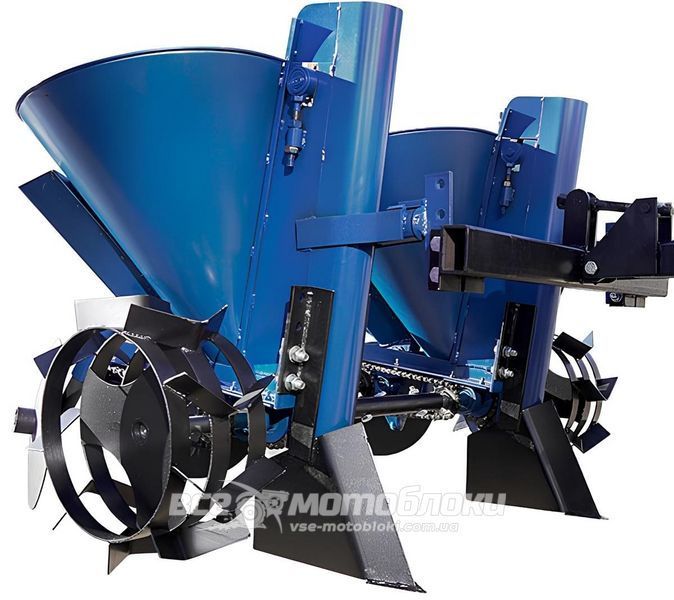

Дворядна ланцюгова картоплесаджалка призначена для механізації посадки картоплі на попередньо оброблених і підготовлених ґрунтах (при вологості ґрунту не більше 30% і одночасному внесенні мінеральних добрив). Агрегатується з мототракторами. В основі взята добре зарекомендована модель – ланцюгова картоплесаджалка АПК-Ц.
Принцип дії картоплесаджалки для мототрактора
Привід механізму посадки приводиться в дію від опорних коліс через привідний вал. Обороти з привідного валу передаються на механізм посадки через ланцюговий привід, оснащений роликовим натяжником. Ланцюговий привід оснащений двома приводними зірочками з 36 і 26 зубцями. Регулювання проводиться шляхом переміщення ланцюга на додаткову зірочку. При переході з кроку посадки 200 мм на крок 250 мм необхідно видалити з ланцюга два ланки. Система внесення добрив також приводиться в дію завдяки ланцюговому приводу.
Конструкція основних вузлів картоплесаджалки для мототрактора
- Опорні колеса і привідний вал:
- колеса-грунтозацепи мають діаметр 360 мм, товщина обода – 3 мм, ширина – 150 мм;
- діаметр привідного валу – 25 мм.
Вали двох картоплесаджалок з'єднані між собою спеціальною втулкою.
- Механізм посадки
Основний вузол картоплесаджалки – бункер з шахтою, в якій розташований механізм посадки. У шахті розташовані опорні зірочки з ланцюгом і корзинами. У механізмі посадки використовується приводний ланцюг ПР-12,7-18,2 («Муравей», 98 ланок), на ньому встановлено 12 корзин діаметром 50 мм.
Бункер для картоплі має об'єм 20 літрів, виготовлений з листової сталі товщиною 0,8 мм. На задню частину бункера встановлено дозуючий пристрій барабанного типу для дозованого внесення мінеральних добрив.
Клиновидний сошник картоплесаджалки виготовлений з листової сталі товщиною 2 мм. Кіль сошника посилений, товщина – 3 мм.
Для засипання посадженої картоплі землею та створення ґрунтового гребеня на раму з сталевого куточка 32×32×3 мм встановлені регульовані дискові окучники діаметром 275 мм і товщиною 2 мм. Плавне і надійне обертання кожного диска забезпечує пара 202 підшипників.
- Причіпний пристрій
Характерною особливістю цієї моделі є спеціальний причіпний пристрій, що складається з рами та регульованого причіпного вузла. Ця конструкція дозволяє встановити 2 картоплесаджалки. Вузли кріплення саджалки приварені до рами, що дозволяє використовувати пристрій тільки з фіксованою шириною міжрядь – 600 мм.
Стандартна комплектація:
- картоплесаджалка ланцюгова з бункером для внесення мінеральних добрив – 2 шт.;
- причіпний пристрій – 1 шт.;
- з'єднувальна втулка – 1 шт.;
- привідні колеса – 2 шт.;
- дискові завертання – 4 шт.;
- сошник клиноподібного типу – 2 шт.
Технічні характеристики
- Габаритні розміри: 1100×1380×950 мм.
- Об'єм бункера для картоплі – 20 л.
- Об'єм бункера для мінеральних добрив – 4 л.
- Тип добрив: сухе, гранульоване.
Крок посадки картоплі і внесення добрив:
- Z1 – 26 ≈ 250 мм (вимагає зняття 2 ланок ланцюга);
- Z2 – 36 ≈ 200 мм (базовий варіант).
- Глибина посадки – 50-100 мм.
- Рекомендуємий діаметр картоплі – 40 мм.
- Ширина шляху – 600 мм (фіксована ширина міжрядь).
- Вага – 78,7 кг.
